硅胶穿墙套管
硅胶穿墙套管
一、概述
保定众邦电气有限公司专业生产硅橡胶穿墙套管,目前电力系统中使用的高压套管绝大多数为传统的充油电容式瓷外套套管,由于产品本身存在漏油污染、机械强度低、密封性能和防污性能差、易爆从而危及人身及设备安全等缺陷,已不能满足电力部门对高压电气产品提出的小型化、无油化、免(少)维护和可靠性高的使用要求。本产品外绝缘采用高温硫化硅橡胶,具有优异的防污性能、老化性能和防爆性能。符合电力部门性能高、无油化、小型化的发展趋势,是满足城乡电网改造要求的新一代高压产品。
本产品产品性能完全符合IEC60137:2000《交流电压高于1000V的绝缘套管》及GB/T4109-1999《高压套管技术条件》标准的规定。
二、 产品用途
硅胶穿墙套管是由铜导电杆、新型材料内绝缘芯棒护套、复合绝缘外伞套和接地法兰组成。适用于交流电力系统额定电压35kV以下、频率50Hz 的户内外变电站中,作为高压导体穿越墙壁或其他接地体时,作为高压导体的电气绝缘和机械支撑作用,也适用于是10kV 真空断路器高压进出线的绝缘和支撑。尤其适用于污秽地区能有效地防止污闪事故,是当前广泛使用的瓷质穿墙套管的换代产品。
三、产品特点
1.无油,无气纯固体,无任何填充物,无需维护保养;
  2.设计绝缘裕度大,半导体材料电容屏,最大限度提高了起晕电压,运行中无局放;
  3.耐高温、阻燃绝缘材料,无分解.电气性能稳定,无燃烧及爆炸危险,使用于-40°C---40°C的环境;
  4.结构紧凑,体积小,重量轻,便于运输,可水平或竖直安装;
  5.玻璃纤维增强缠绕,优化力学铺层设计,抗弯强度高,机械性能优异,适用于重震地区;
  6.硅橡胶复合外套防污性能优异,自洁而无需清扫,可用于重污秽区;
  7.使用寿命长,长期运行成本低。

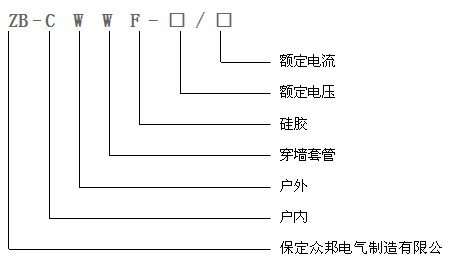

四、型号说明


五、穿墙套管主要技术参数
型号
CWWF-10
CWWF-35
额定电压(kV)
12
40.5
系统标称电压(kV)
10
35
额定频率(Hz)
50
50
额定电流(A)
100~4000
100~4000
工频耐压(kV)
50
105
弯曲破坏负荷(N)
1250
1250
允许弯曲负荷(N)
625
625
雷电全波冲击耐压(kV)
75
185

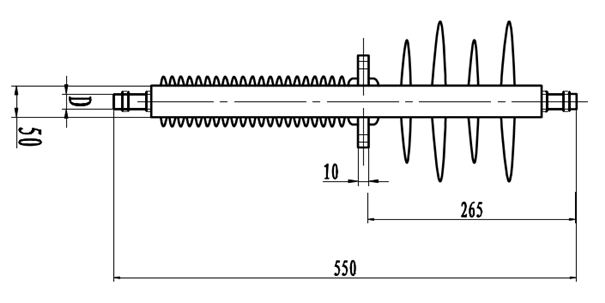

图一:10KV硅胶穿墙套管(0-1600A)

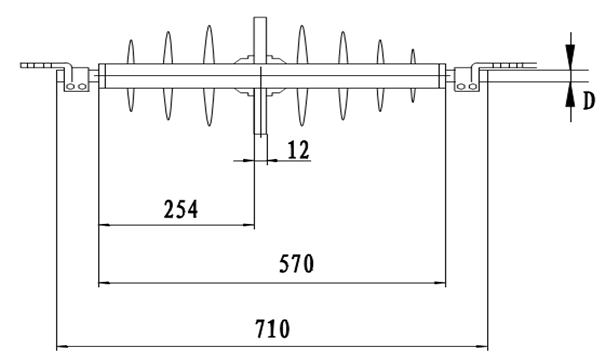

图二:10KV硅胶穿墙套管(2000A-4000A)

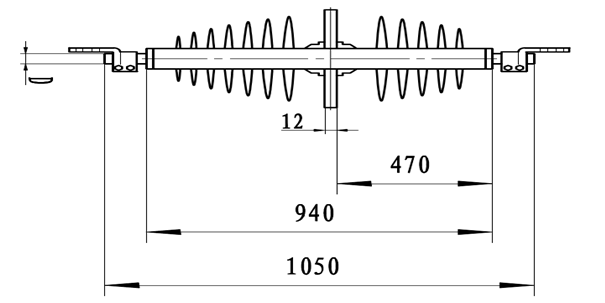

图三:35KV硅胶穿墙套管
